HFKPT1系列兩極跑偏開關

HFKPT1系列兩極跑偏開關

馬上咨詢
客服電話 024-24265682


一.?主要用途:

本系列跑偏開關通過檢測膠帶機的跑偏狀態發出信號,實現膠帶機的自動報警和停機。

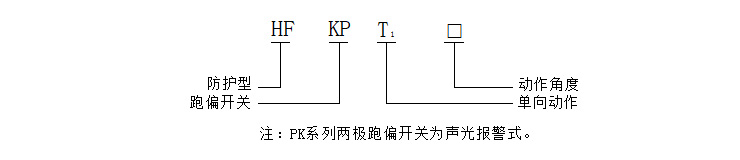

?二.型號及含義

三.主要技術指標:

1.?接點容量:?AC380V ? 10A

2.?絕緣電壓:AC1000V歷時1分鐘

3.?使用壽命:開關可靠動作10萬次

作用力

觸點數量

開關動作角度

重量kg

防護等級

常開

常閉

1

2

極限角

HFKPT1-12-30

20-70N

2

2

12o

30o

75o

1.5

IP65

HFKPT1-10-45

20-70N

2

2

10o

45o

75o

1.5

IP65

HFKPT1-20-35

20-70N

2

2

20o

35

75o

1.5

IP65

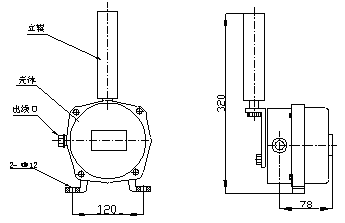

四.?外型結構

外型結構見圖(1



五.?工作原理

HFKPT1系列兩極跑偏開關的工作過程是輸送機膠帶跑偏時,膠帶觸碰開關立輥,當立輥偏轉至I級動作角度時,I級開關動作,并輸出信號報警。如膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時,Ⅱ級開關發出停機信號,如將其接至控制線路中即可實現自動停機。

六.?安裝與接線

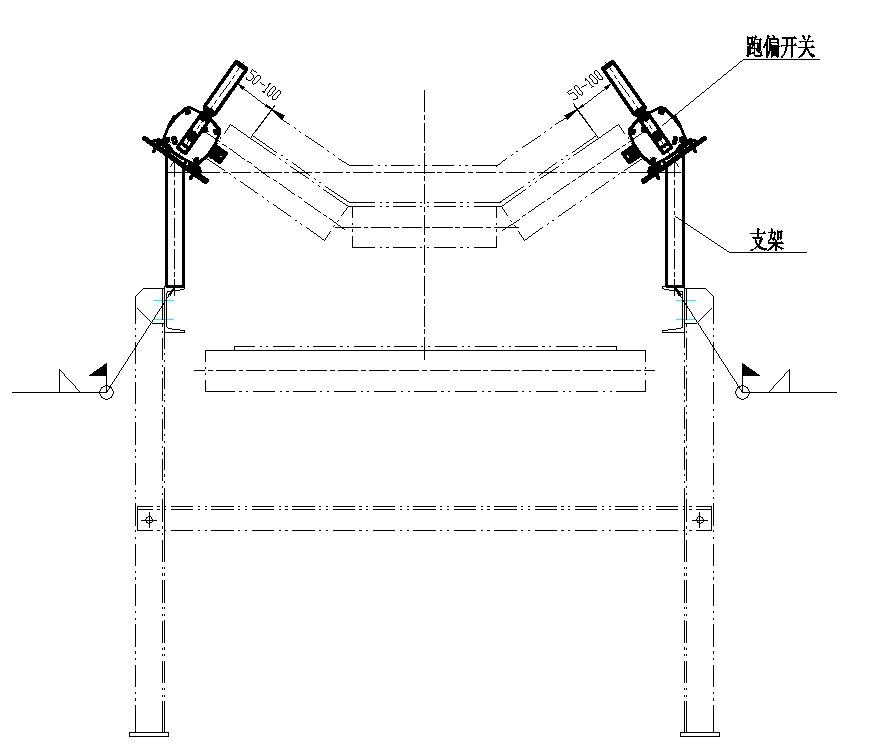

(1)安裝方法

1.跑偏開關應安裝在膠帶機兩側,其位置應使立輥與膠帶邊平面垂直,且應保證帶邊位于立輥的1/4-1/3處為宜。

2.立輥與膠帶邊距離1般應處在膠帶自然跑偏量加50~10mm為宜。

3.跑偏開關成對安裝在頭、尾、中間三個位置,一般長度為100米的膠帶安裝三對為宜。

4.將安裝支架用電焊或螺栓固定在膠帶機的機架上后,用螺栓將跑片開關緊固在安裝支架上即可。見

5. 為達到標準的防護等級,請使用直徑10mm電纜接線。

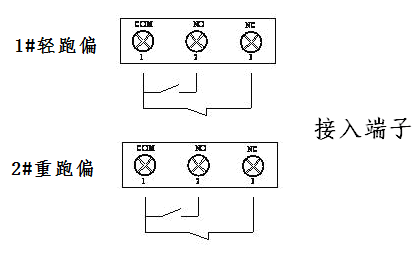

七.接線原理圖


八.?定貨須知

1.定貨時請注明產品型號,名稱及數量。

2.如用戶需要安裝支架,定貨時請注明膠帶機型號、槽角及帶寬。

例如:HFKPT1-12-30型兩極跑偏開關10臺;安裝支架10個;帶寬1米、槽角30°
