HFKLT2系列雙向拉繩開關

HFKLT2系列雙向拉繩開關

馬上咨詢
客服電話 024-24265682


HFKLT2系列雙向拉繩開關

一、概述:

本產品采用整體密封形式,具有防水、防塵、防塵等特點,適用于室內外潮濕、粉塵大的惡劣環境下使用。

二、主要用途:

本系列產品是膠帶輸送機運行現場出現事故時,實現系統緊急停機的保護開關,保護人員或設備的安全。

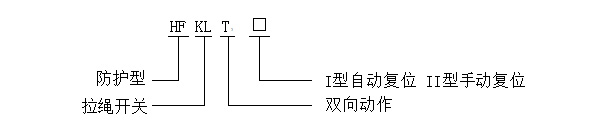

三、?型號及含義:

四、主要技術指標

觸?點?數?

兩組常開常閉

動?作?角?

15o

接?點?容?

AC380V ? 10A

極?限?角?

75o

接?點?形?

雙斷點1常開1常閉

防?護?等?

IP65

使?用?壽?

10萬次

1.2kg


五.?外型結構及工作原理

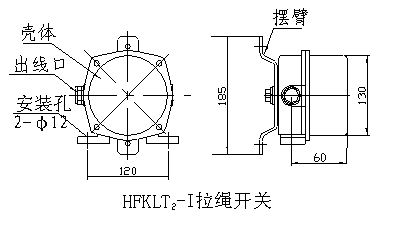

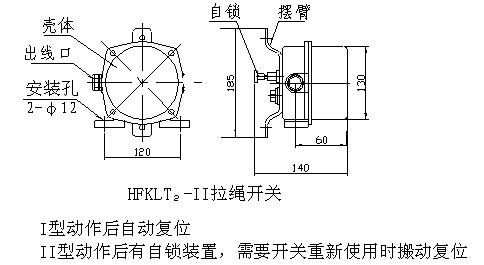

1.外型結構

HFKLT2雙向拉繩開關系列分I型、Ⅱ型兩種型號。其區別在于I型為動作后自動復位,Ⅱ型動作后有自鎖裝置,需要開關重新使用時搬動復位。見圖(1)-(2)

2.?工作原理

本產品為雙向動作,開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時,現場工作人員通過拉動雙向拉繩開關的兩邊的繩索,使開關內凸輪壓微動開關,使開關進入工作狀態發出停機信號,達到預防和控制設備及保護人身安全的目的。

六.?安裝及接線:

(1)安裝:

用戶可根據外型圖所標注的安裝尺寸,自制安裝支架,也可向我公司訂購。將開關固定在膠帶機兩側,成對安裝,并滿足下列要求:

  1. 安裝時應使本產品低于膠帶(其位置高度應便于現場人員使用)并沿線固定在膠帶輸送機兩側,每臺拉繩開關之間距離應以40米左右為宜。
  2. 把拉繩分別系在開關體的擺臂上,(拉繩推薦使用PESG-2.5型防潮、阻燃、耐酸堿覆塑鋼絲繩)。用繩夾固定在開關兩側就近分別安裝托環,然后每隔3米左右安裝1個托環,以免垂擾度過大。保證開關的正常使用。
  3. 在滿足開關正常工作的前提下,盡可能拉緊兩側繩索后最大限度的減少拉繩的垂擾度。

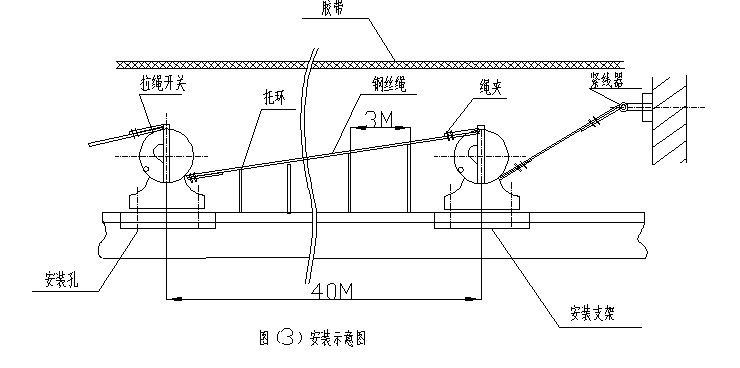

  4. 對坡度膠帶機,應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖(3)
  5. 為達到滿意的防護等級,請使用直徑10mm電纜接線。

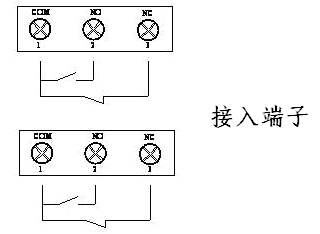

2)接線原理圖:

七.?維護保養

1.?定期除塵,定期檢驗開關觸點轉換狀態,保證正常工作。

2. 機件或鋼絲繩嚴重銹蝕應及時更換。
